小屋 (Phase 1) の電気。画像の色付き = その工程の部材、半透明 = 前の工程とまわり。経路・高さは写真からの推定を含む (施工で合わせる)。3D は 小屋の 3D の項目「配線」「盤・照明・ボックス」「コンセント・スイッチ」。
はじめに
- 屋内配線・器具の取付は電気工事士 (第二種以上) の仕事。引き込み・電力量計は電力会社 (東京電力パワーグリッド) と業者
- 大きく電気を使う機器は専用回路。照明と共有コンセントは No.01 の 1 回路
- 営業中の最大 (ピザ窯 2・REC-1 2・ケトル・冷蔵など) は約 7.8 kW で主幹 40 A (約 8 kVA) にほぼいっぱい → 相の振り分けをそろえ、焙煎は営業時間外。小屋の電気の契約容量を確認

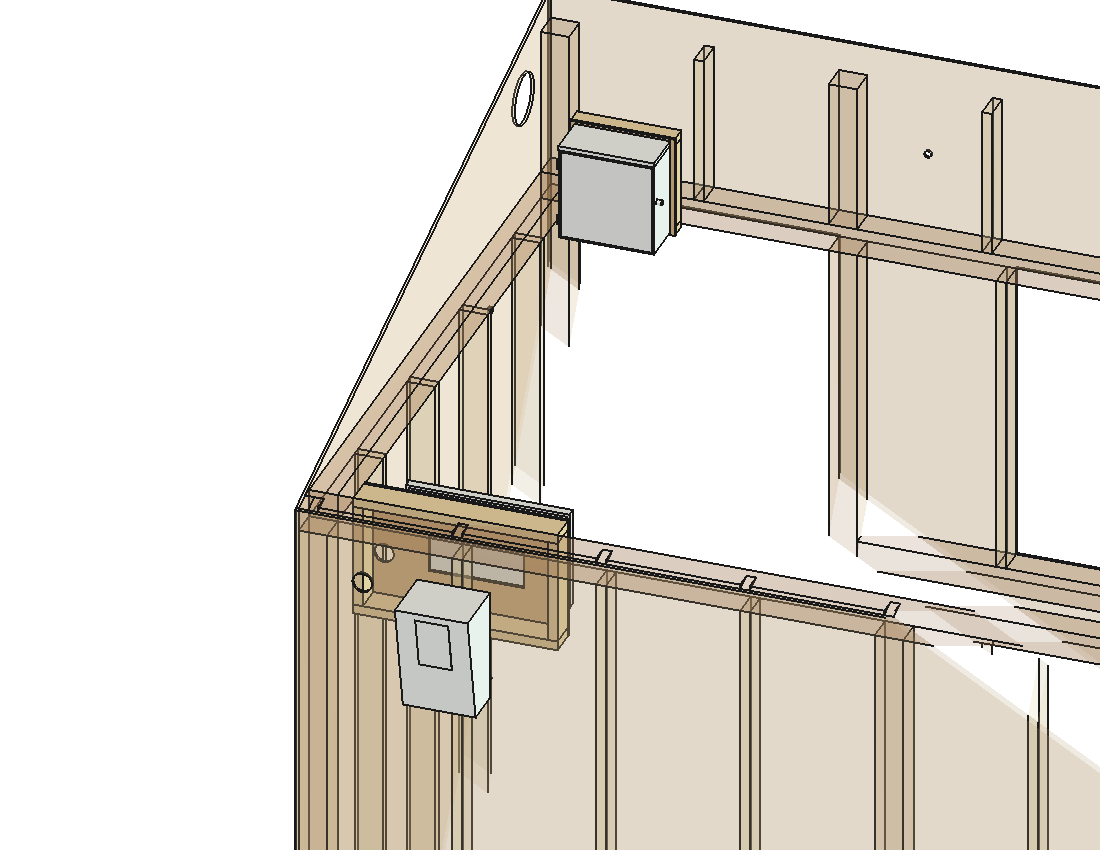

1. 引き込み・電力量計・分電盤と端子盤
やる人: 電気工事士 (引き込みは電力会社)
- 一次側: 電柱 → 母屋の壁 → 砂利に落とし、低いブロック塀沿いに浅く埋めて小屋の下の穴へ → 壁の中を上がって上の穴から外へ → 電力量計 (未来工業 WPS-2J-Z、背面の外壁) → 隣の穴から小屋へ → 分電盤
- 分電盤 テンパール MALG3420 (主幹 40 A、分岐 20 回路) は背面の母屋側の角の上。30×90 の枠に合板 9 を貼り、盤は枠の中で左寄せ (右の合板の所はエアコンの配管穴、床から 1900・65φ)
- 端子盤 日東工業 OPK14-33A は母屋側のドア (AD2) の上。正面側の専用・照明・スイッチはここの端子台で結線して、分電盤へ
- 電力量計の前は交換作業の場所を空ける (下に置くエアコンの室外機は電力会社に確認)

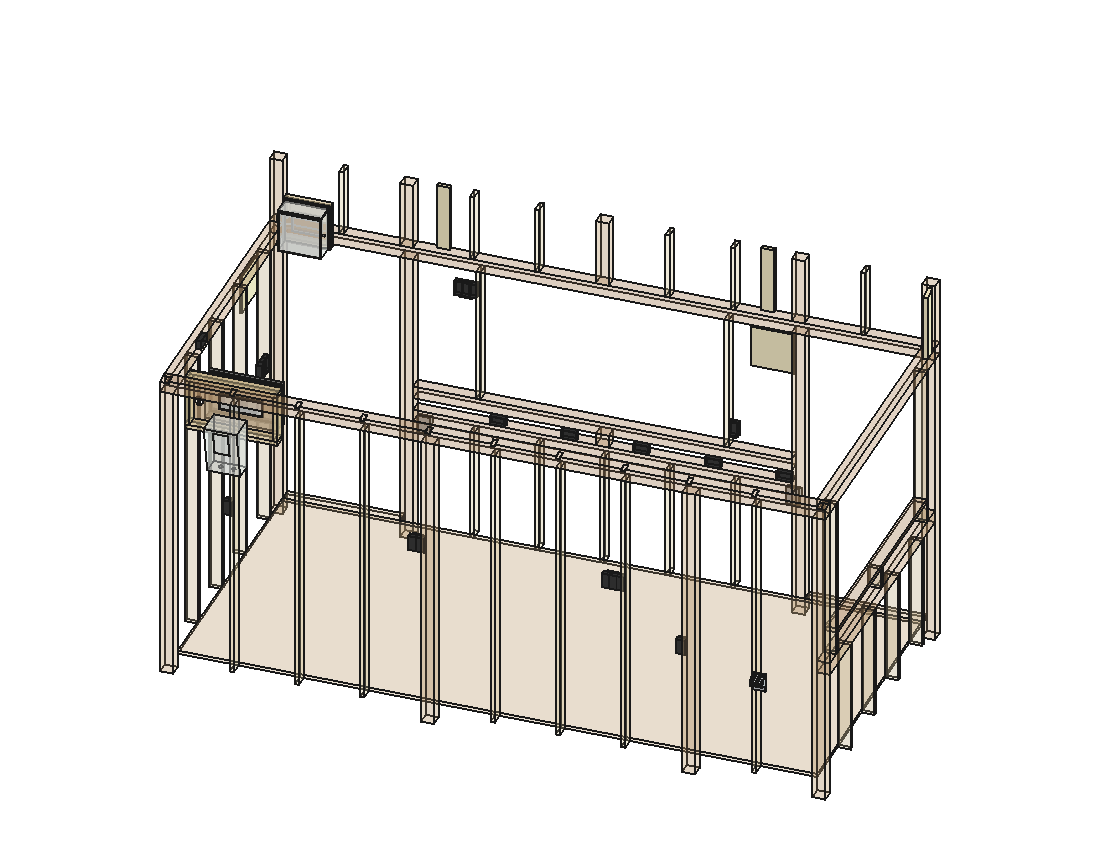

2. ボックスと外のライトの下地
やる人: 電気工事士 (下地は自分)
- 埋込ボックスは前面 = 骨組みの内面 (ボードの裏)。ボードの穴はボックスの内寸
- スイッチ: 箱 7: 照明・照明・照明 / 照明・照明・照明 / 換気扇 (パイロット)・トイレ前の照明・メニューボードの照明、箱 14: 照明・照明・LED (吊り戸棚の下・背面の棚)。1 連に小さいスイッチ (1 コ用) 3 つ分、シリーズは Panasonic コスモワイド21 (白)
- 専用回路のコンセントは「接地極 + 接地端子付き 1 口」(中は WTF11313WK、連のボックスは 1 回路に 1 口)。外 (防雨) は WK4602K。共有 (2・12・13) はダブル
- 箱 17 (母屋側、可動の棚の上 床から 1150) = 上段のブレンダー (No.17、2.0) と下段のミキサー (No.08) の 2 口。箱 5 (背面 盤の下) はソフトクリームマシンの 1 口
- 箱 8 (ピザ窯 2・焙煎機) はピザ窯の棚の上 床から 1880 (吊り戸棚の下)。窓台の上の箱 9〜13 は横向き (器具も 90° 回す)
- 外のライト (スポット 2・ブラケット・メニューボードの照明・トイレ前の照明) の台座の裏に下地 (30×90 または合板 12)

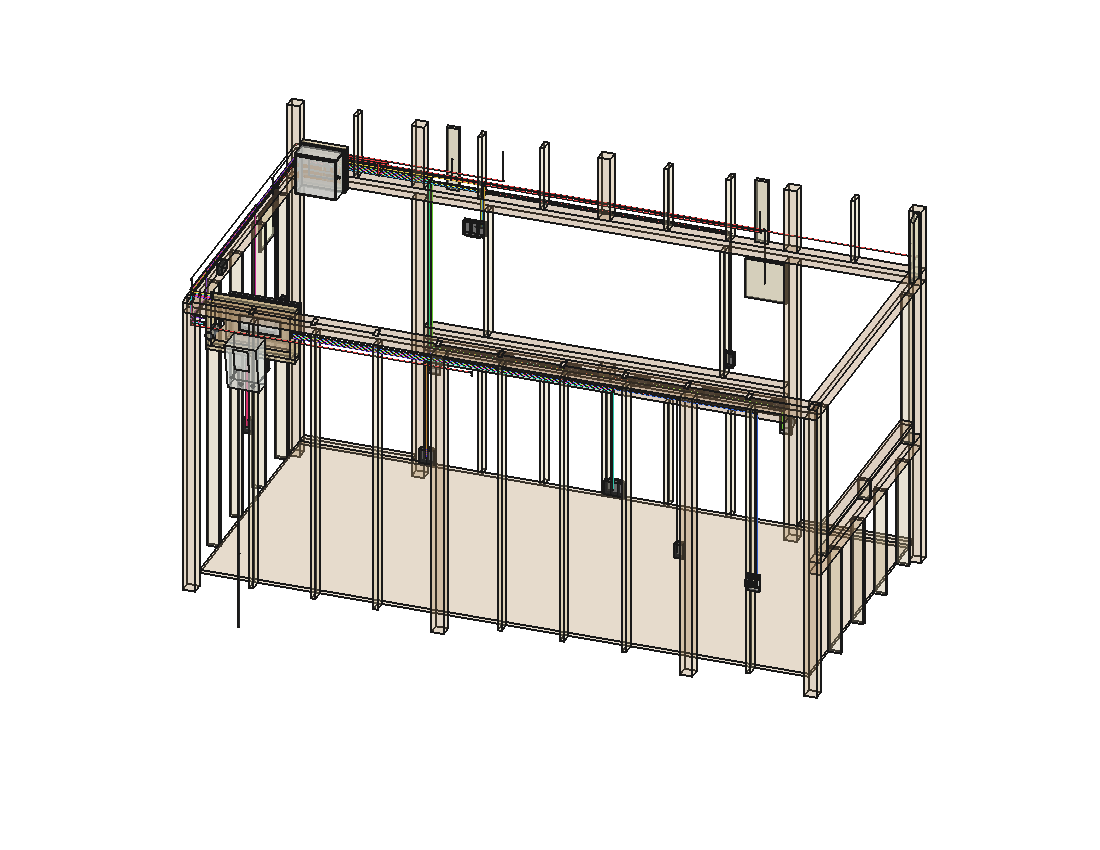

3. 配線 (内装のボードを張る前)
やる人: 電気工事士
- VVF: 専用 = 1.6 3芯 (2.0 の回路は 2.0 3芯) を箱ごとに 1 本。スイッチの箱 7 = 1.6 2芯×8 + 1.6 3芯×1 (換気扇のパイロット = 中性線が要る)、箱 14 = 1.6 2芯×2、共有コンセント = 1.6 2芯
- 経路: 正面・母屋側は梁の上を端子盤へ、背面は梁の下を分電盤へ。外のライトと換気扇は端子盤 → 梁の上 → 器具
- エアコンの配管のスリーブ (VP50、床から 1900、分電盤の枠の右) を先に入れて、電線はスリーブに沿わせず 20 mm 離す (冷媒管の結露)
- ボードを張る前に、全部の回路で導通・絶縁を測る。経路は写真からの推定なので、実物に合わせて図を直す

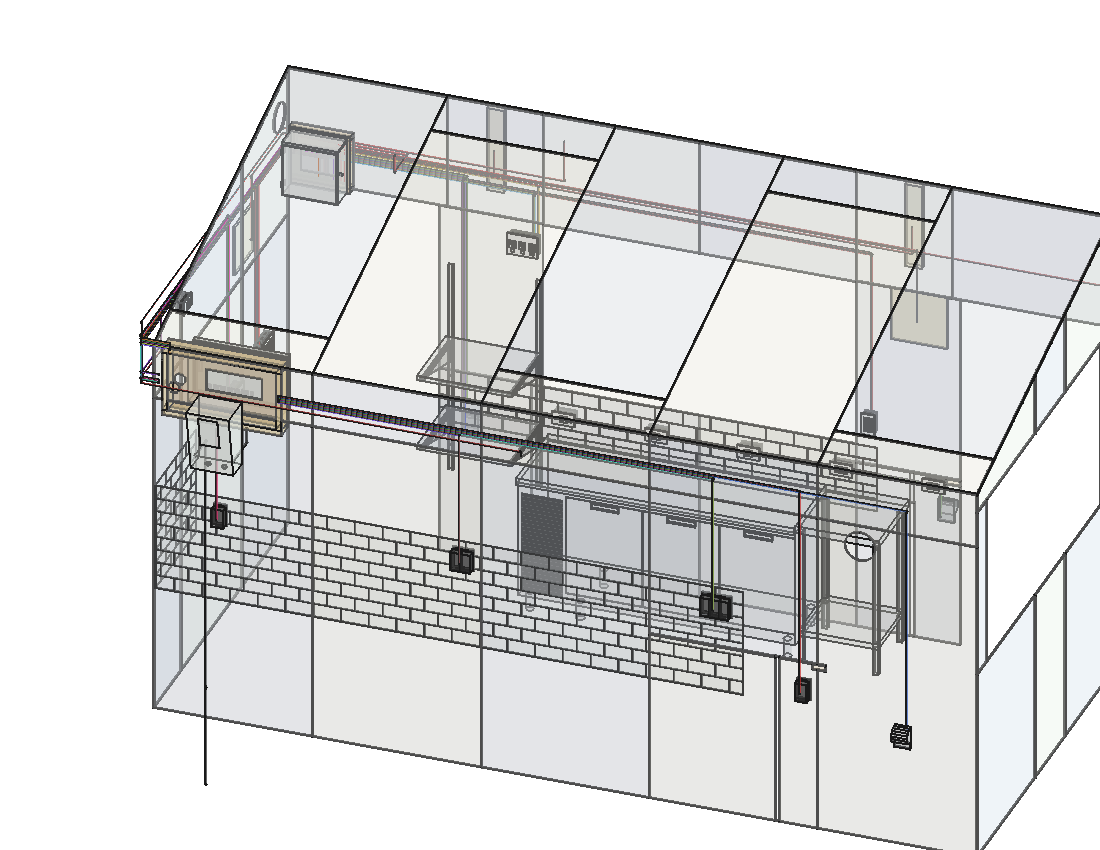

4. 器具を付ける (内装のあと)
やる人: 電気工事士
- コンセント・スイッチ・プレート (コスモワイド21 白)。キッチンパネルの所はパネルの厚さだけ前へ
- 換気扇のスイッチはパイロット (入で点灯)、ほかの照明は片切
- 回路表の割り振りどおりに機器をつなぐ (REC-1 は 15 A を単独、ピザ窯・焙煎機は箱 8 の 3 回路)

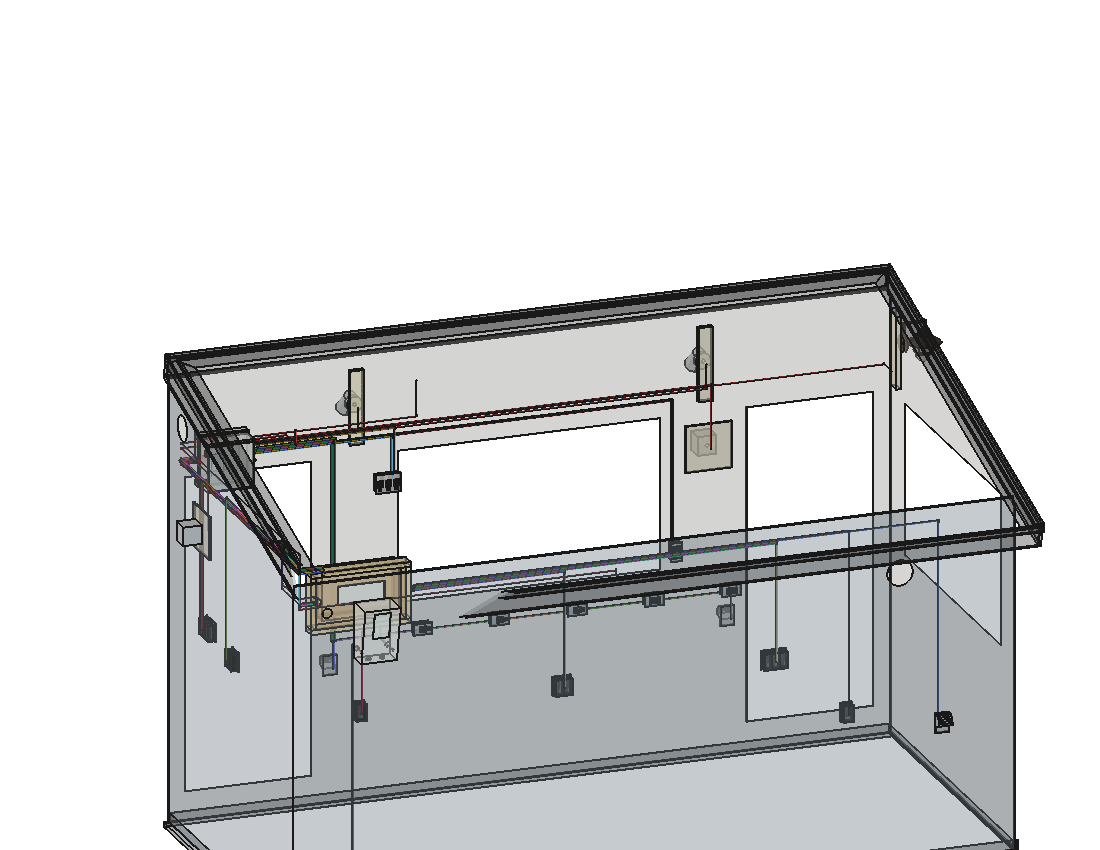

5. 外のライト
やる人: 電気工事士
- 背面の見せる棚・収納の下の LED テープライトは、収納の中の電源へ (端子盤 → 梁の上 → 背面の壁の中)。スイッチは箱 14 の LED (吊り戸棚の下と一緒)
- スポットライト Panasonic LGW45001SF ×2 (正面、デッキ照明)、ブラケットライト コイズミ AU51186 (道路側、看板の右上)
- メニューボードの照明 (正面、メニューボードの上) とトイレ前の照明 (母屋側、通路のタープの下) は器具未定。スイッチは母屋側の箱 7
- 配線穴は防水 (シーリング)。人感センサーライトはそれ自体のセンサーで点く
回路表
| No | ブレーカー | 回路名 | 電線 | ボックス |
|---|---|---|---|---|
| 01 | 2P1E 20A | 照明・共有コンセント | 2.0 3芯 (分電盤 ↔ 端子盤、E はアース幹線) / 1.6 (端子盤 → 箱) | 7: 母屋側 手前から 372 スイッチ 3連 H1200 (端子盤で結線) 14: 正面 ホ二+452 スイッチ 1連 H1200 (端子盤で結線) 2: 背面 ホ一+78 共有 1連 H800 (分電盤で結線) 12: 正面 ニ二-312 共有 1連 H908 (端子盤で結線) 13: 正面 ホ二+98 共有 1連 H908 (端子盤で結線) |
| 02 | 2P1E 20A | 背面 外 防水 (ヘ一〜ホ一) | 1.6 3芯 | 1: 背面 ヘ一+408 専用 1連 H700 外用防水 (分電盤で結線) |
| 03 | 2P1E 20A | 背面 ホ一〜ニ一 a | 1.6 3芯 | 3: 背面 ニ一-364 専用 3連 H1200 (分電盤で結線) |
| 04 | 2P1E 20A | 背面 ホ一〜ニ一 b | 1.6 3芯 | 3: 背面 ニ一-364 専用 3連 H1200 (分電盤で結線) |
| 05 | 2P1E 20A | 背面 ホ一〜ニ一 c | 1.6 3芯 | 3: 背面 ニ一-364 専用 3連 H1200 (分電盤で結線) |
| 06 | 2P1E 20A | 背面 ハ一 a | 1.6 3芯 | 4: 背面 ハ一+100 専用 2連 H1200 (分電盤で結線) |
| 07 | 2P1E 20A | 背面 ハ一 b | 1.6 3芯 | 4: 背面 ハ一+100 専用 2連 H1200 (分電盤で結線) |
| 08 | 2P1E 20A | 母屋側 可動の棚 b | 1.6 3芯 | 17: 母屋側 手前から 804 専用 2連 H1150 (分電盤で結線) |
| 09 | 2P1E 20A | 背面 盤下 | 1.6 3芯 | 5: 背面 イ一-408 専用 1連 H1200 (分電盤で結線) |
| 10 | 2P1E 20A | 正面 窓左 b | 1.6 3芯 | 8: 正面 ロ二-408 専用 3連 H1880 (端子盤で結線) |
| 11 | 2P1E 20A | 正面 窓左 c | 1.6 3芯 | 8: 正面 ロ二-408 専用 3連 H1880 (端子盤で結線) |
| 12 | 2P1E 20A | 正面 窓下 a | 1.6 3芯 | 9: 正面 ハ二+278 専用 1連 H908 (端子盤で結線) |
| 13 | 2P1E 20A | 正面 窓下 b | 1.6 3芯 | 10: 正面 ハ二-222 専用 1連 H908 (端子盤で結線) |
| 14 | 2P1E 20A | 正面 窓下 c | 1.6 3芯 | 11: 正面 ニ二+188 専用 1連 H908 (端子盤で結線) |
| 15 | 2P1E 20A | 正面 外 防水 右 (ロ二) | 1.6 3芯 | 15: 正面 ロ二-78 専用 1連 H700 外用防水 (端子盤で結線) |
| 16 | 2P1E 20A | 正面 外 防水 左 (ホ二) | 1.6 3芯 | 16: 正面 ホ二+78 専用 1連 H700 外用防水 (端子盤で結線) |
| 17 | 2P2E 20A | 母屋側 可動の棚 a【200V 可】 | 2.0 3芯 | 17: 母屋側 手前から 804 専用 2連 H1150 (分電盤で結線) |
| 18 | 2P2E 20A | 母屋側 梁上【200V 可】 | 2.0 3芯 | 6: 母屋側 手前から 1650 専用 1連 H2158 (分電盤で結線) |
| 19 | 2P2E 20A | 正面 窓左 a【200V 可】 | 2.0 3芯 | 8: 正面 ロ二-408 専用 3連 H1880 (端子盤で結線) |
| 20 | 2P2E 20A | 予備 → 端子盤 (トイレ予定) | 1.6 3芯 | 端子盤 (母屋側のドアの上) |
機器の割り振り (案)
| 機器 | 消費電力 | 箱 | 回路 |
|---|---|---|---|
| レコルト REC-1 ① (15 A を単独、取説) | 1350 W | 9 (正面 窓台の上 H908) | No.12 |
| レコルト REC-1 ② | 1350 W | 10 | No.13 |
| 山善 YKG-C800 ケトル + ソリス グラインダー | 1000 + 135 W | 11 | No.14 |
| ENRO ピザ窯 ① | 1400 W | 8 (ピザ窯の棚の上 H1880、3 連) | No.10 |
| ENRO ピザ窯 ② | 1400 W | 8 | No.11 |
| Sandbox R2 焙煎機 (営業時間外) | 900 W | 8 | No.19 |
| 換気のダクトファン | 数十 W | 照明の回路 (端子盤 → ファン、1.6 3芯)、スイッチは箱 7 のパイロット | No.01 |
| エアコン 10 畳用 (2.8 kW、品番未定) | 約 0.7〜1 kW (冷房、推定) | 6 (母屋側 梁の上、すぐ横) | No.18 (2.0、100 / 200 V どちらも可) |
| ENRO スパイラルミキサー (母屋側の可動の棚の下段、置いたまま使う) | 450 W | 17 (母屋側 可動の棚の上 H1150、2 連) | No.08 |
| スムージーのブレンダー (可動の棚の上段、機種未定) | 約 1.0〜1.5 kW (推定) | 17 | No.17 (2.0) |
| ソフトクリームマシン 卓上型 (機種未定、LRC の天板の母屋側の端) | 約 1 kW (推定) | 5 (背面 盤の下 1 連) | No.09 (加熱殺菌の機種は三相 200 V が多い → 動力の契約は別) |
材料 (目安)
| 材料 | 数量 | メモ |
|---|---|---|
| VVF 1.6 3芯 / 1.6 2芯 / 2.0 3芯 | 長さは配線の図から | 回路表のケーブルの本数 |
| 埋込コンセント WTF11313WK (コスモワイド21、接地端子付き 1 口) | 専用の中の口の数 | |
| 防雨コンセント WK4602K | 3 | 外 (箱 1・15・16) |
| スイッチ (コスモワイド21 1 コ用、片切) + パイロットスイッチ 1 + ブランク | 1 式 | 箱 7 = 3 口 × 3、箱 14 = 2 口 + ブランク |
| プレート (コスモワイド21 白) | ボックスの数 | |
| 外のライトの器具 (メニューボード・トイレ前) | 2 | 未定 |
